IH型单级单吸化工离心泵结构组成部件介绍

浏览次数:0
大东海泵业无锡有限公司是一家专业的化工离心泵生产厂家。在客户化工离心泵选型时,我公司水泵厂家会提供完善的化工离心泵型号、化工离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于IH型单级单吸化工离心泵结构组成部件的知识:
大东海泵业化工离心泵
IH型单级单吸化工离心泵是根据国际标准ISO 2858、ISO3069和ISO3661规定进行设计的,并按国际标准ISO5199/DIS制造的,其技术经济指标与老产品比较,效率平均提高了5%左右,汽蚀余量降低了2m左右,是国家确定替代F型耐腐蚀离心泵的高效节能、更新换代产品。

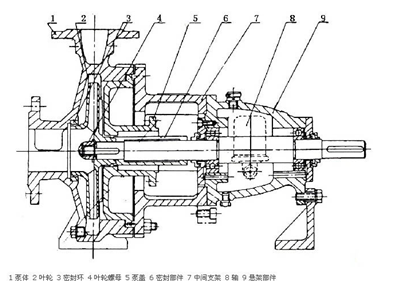

IH化工泵主要是由泵体、叶轮、泵盖、轴、轴套、密封环、叶轮螺母、中间支架、悬架部件等组成,如图下图所示。该化工泵采用后开门结构,设计有加长联轴器,检修时不用拆卸与泵体连接的进、出口管路,也不用拆卸电动机,只需拆下加长联轴器的中间连接件,就可以拆除泵的转子部件进行检修,使维修工作十分方便。
IH化工离心泵
IH型单级单吸化工离心泵轴向力的平衡,主要是通过叶轮前盖板处设置密封环和叶轮后盖板上设置的背叶片来实现的,滚动轴承承受泵的径向力和残余的轴向力。轴封一般采用机械密封,最常用的是非平衡型内装式单端面机械密封,以防止泄露和进气。根据工作条件也可采用外装式机械密封、平衡型机械密封和双端面机械密封。在某些情况下,还需要密封附加装置,如旋风分离器、孔板、换热器等。IH型单级单吸化工离心泵的传动是通过加长联轴器与电动机直接相联。从电动机方向看,泵为顺时针方向旋转。由于IH泵是属于离心泵系列,因此叶轮、中间支架等应采用耐腐蚀材料制造。
IH型单级单吸化工离心泵主要用于输送化工流程中有腐蚀性、粘度类似于水的液体,介质温度为-20~105°c,必要时可采用适当的冷却措施,以输送更高温度的介质。广泛用于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、电力等工业部门。
IH型单级单吸化工离心泵的性能范围:流量Q为3.4~460m3/h,扬程H为3.6~132m,温度t为-20~105°c,最高工作压力为1.6mpa。
IH型单级单吸化工离心泵型号意义:
例IH80-50-200AS1-306
IH—符合国际标准的单级单吸化工泵
80—泵入口直径(mm)
50—泵出口直径(mm)
200—叶轮名义直径(mm)
A—叶轮外径经******次切削
S1—泵的轴封形式,见GB/T5656-2008
06—泵零件的材料代号,见GB/T2100-2002。
