JYWQ型不锈钢自动搅匀潜水排污泵|自动搅拌排污泵产品性能概述

浏览次数:0
JYWQ自动搅匀潜水排污泵产品概述

大东海泵业商标

JYWQ、JPWQ不锈钢外套自动搅匀潜水排污泵是在普通潜水排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤、节约了运行成本,是具有明显的******性和用性的环保产品。
JYWQ自动搅匀潜水排污泵主要特点
1.运转时,自动搅拌池底沉积物,******防止污物淤积,无须人工清理;
2.独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;
3.采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命;
4.为国家标准图集推荐产品;
JYWQ自动搅匀潜水排污泵主要用途
1.用于工厂、商业严重污染废水的排放。
2.用于城市污水处理厂、医院、宾馆的排水系统。
3.用于住宅区的污水排水站。
4.用于人防系统排水站、自来水厂的给水装置。
5.用于市政工程、建筑工地。
6.用于勘探、矿山、发电厂配套附机。
7.用于农村沼气池、农田灌溉、河塘清淤。
JYWQ自动搅匀潜水排污泵技术参数
流量范围:7-900m3/h
扬程范围:6-40M
配套功率范围:1.1-90KW
出水口径范围:40-300MM
搅拌范围:1200-3000MM
介质温度:<60℃
介质重度1-1.3KG/DM3
PH值范围:4-9
JYWQ自动搅匀潜水排污泵结构特点
1、利用排污泵自身出水压力,搅匀污水池内沉淀污泥,真正达到******排出污水池沉淀物的目的。
2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理,配套电机合理,效率高,节能效果显著。
4、机械密封采用双道串联密封,材质为硬质耐腐碳化钨,耐用,耐磨,可使泵安全连续运行8000小时以上。
5、泵结构紧凑,体积小、移动方便,安装简便,无需建泵房,潜入水中即可工作,减少工程造价。
6、油室内设有油水探头,对泵实施******保护。
7、可配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行******保护,提高产品的安全可靠性。
8、浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。
9、电机可采用水套式外循环冷却系统,保证电泵在无水(干式)状态下安全运行。
10、双导轨自动耦合安装系统,给泵的安装、维修带来极大的方便,人可不必为此进入污水坑。
11、安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

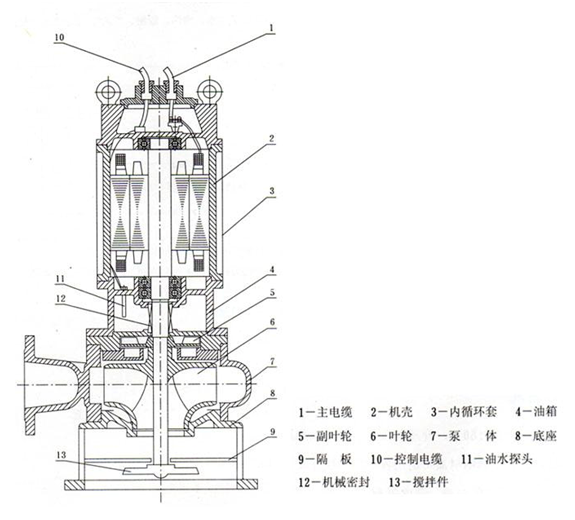

JYWQ自动搅匀潜水排污泵结构图
大东海泵业搅匀潜水排污泵结构图
JYWQ自动搅匀潜水排污泵性能参数
序号 型号 排出
口径
(mm)
额定
流量
(m3/h)
额定
扬程
(mm)
搅拌
直径
(mm)
转速

(r/min)
效率

(%)
自动

耦合器
1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
2 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
3 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
4 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
5 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
6 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
7 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
8 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
9 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
10 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
11 JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
12 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
13 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
14 JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
15 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
16 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
17 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
18 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
19 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
20 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
21 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
22 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
23 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
24 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
25 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
26 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
27 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
28 JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
29 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
30 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-100
31 JYWQ100-50-35-2000-11 100 100 35 2000 2900 68 CAK-100
32 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-100
33 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-100
34 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-100
35 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-150
36 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-150
37 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-150
38 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-150
39 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-150
40 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-150
41 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-150
42 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-150
43 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-150
44 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-150
45 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-150
46 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-150
47 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
48 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
49 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
50 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
51 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
52 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
53 JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
54 JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
55 JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250
JYWQ自动搅匀潜水排污泵使用注意事项
(1)运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,******不得少于50兆欧。
(2)检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
(3)电压超过额定电压的±10%时,不得启动电泵。
(4)以保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
(5)电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
(6)禁止将电缆作为安装起吊绳使用。
(7)检查转子运转方向,从上向下看应为顺时针方向旋转。
(8)室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及开关,防止触电。
(9)移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
(10)严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得任意加粗保险丝。
(11)泵运转时,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情况)。
(12)电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
(13)用户应根据实际使用的工况选择合适的流量扬程,以达到******使用效果,泵铭牌或说明书上所示参数为该******使用工况点,用户可选在(0.7~1.2)倍******流量内使用,禁止超流量使用,否则流量过大,扬程过低容易使电机过载。
JYWQ自动搅匀潜水排污泵故障的原因及解决方案
故障现象 原因分析 排除方法
不能启动与运转 电压太低 调节电压或电压正常时工作
叶轮被杂物卡住 清除杂物
螺帽或平键损坏致使叶轮打滑 更换损坏零件
超负荷 转子部件卡滞或过流部件被异物卡住 重新装配、清除异物
轴承损坏、轴变形 更换轴承、校正轴
流量不足 吸入口或输出管被阻 清除杂物,保证畅通
电机转速低于额定转速 提高转速
叶轮打坏 更换叶轮
扬程过高 降低扬程
旋向相反 改换转向
介质太稠或供应量不畅通 冲稀介质,增大供应量
噪声与振动 叶轮与泵体有磨擦 检查泵的装配并进行调整
轴承损坏或少油 更换轴承或加油
螺帽松动 更换螺帽
泵体中有杂物 清除杂物
吸入口有空气渗入 控制******水位
JYWQ自动搅匀潜水排污泵维修与保养
1、排污泵应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
2、每次使用特别是用于较稠较粘的介质后,应将电泵清水中运行数分钟,防止泵内留沉积物,保证电泵的清洁。
3、电泵拆卸、维修后,机壳组件必须经0.2MPA气压试验检验,确保电机和油室密封可靠。

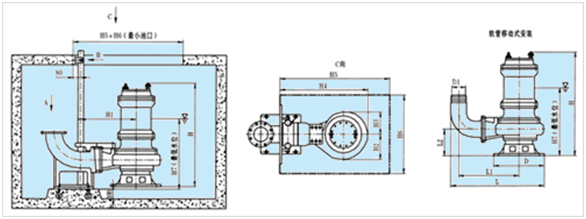

JYWQ自动搅匀潜水排污泵外形尺寸
大东海泵业搅匀潜水排污泵尺寸图

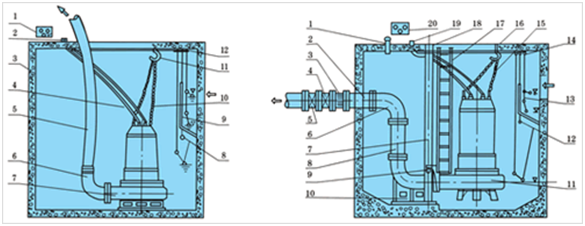

JYWQ自动搅匀潜水排污泵安装方式示意图
大东海泵业搅匀潜水排污泵安装示意图
1、电机保护器 7、泵
2、电缆线出管 8、浮球开关
3、水池 9、隔板
4、电缆线 10、索链
5、出水软管 11、吊钩
6、软管接头 12、浮球固定架
1、通风节 9、支架 17、人梯
2、预埋管 10、耦座 18、支撑架
3、膨胀节 11、潜污泵 19、电缆出线管
4、闸阀 12、浮球开关(水位开关)
5、止回阀 13、隔板 20、电机保护器
6、弯管 14、浮球固定架
7、导轨 15、索链
8、出水管 16、挂钩
