多级离心泵装配时怎样检查?

浏览次数:0
大东海泵业无锡有限公司是一家专业的多级离心泵生产厂家。在客户多级离心泵选型时,我公司水泵厂家会提供完善的多级离心泵型号、多级离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于多级离心泵装配时怎样检查的知识:

大东海泵业商标

多级离心泵的装配方法在产品使用说明书中都有说明。现只介绍多级离心泵装配过程中应注意的事项及多级泵装配过程中的检查方法。
(1)装配前的准备工作
1)仔细阅读泵的产品说明书及图样,了解泵的装配顺序及方法。
2)准备好起重设备及装配时所用的工具和量具。
3)清理装配地点。
4)复核各零件相关的装配尺寸的正确性。

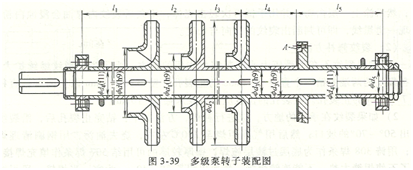

(2)转子部分的装配与检查  现以多级泵转子的装配与检查为例。多级离心泵转子是由许多零部件套装在轴上而组成,然后用锁紧螺母把它们固定在轴的各相对位置上。如果修复的各零部件不能满足 要求,而造成较大的径向跳动,泵在运转过程中就容易产生研磨,破坏泵的正常工作。在总装配前,转子要进行小装,即是把叶轮、轴套和平衡盘等都装在轴上(图3-39),然后放到两个V形铁或卧式车床的******间用千分表检查(图3-40)。
大东海泵业多级离心泵装配图1大东海泵业多级离心泵装配图2

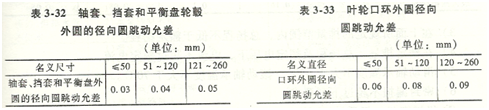

******步是检查每个轴套、挡套和平衡盘。转子每转一周,千分表就有一个******值和最小值。经过几次检验后,把这两个值记下来,两者之差即偏心度。轴套、挡套和平衡盘轮毂外圆对两支点的径向圆跳动允差见表3—32。第二步是检查叶轮密封环,方法同上。叶轮密封环外圆对两支点的径向圆跳动允差见表3—33。平衡盘端面对轴两端支点的端面跳动允差见表3—34。
大东海泵业多级离心泵装配表格1
(3)多段式泵的装配多段式泵组装后,必须检查平衡板处的端面跳动允差,见表3-35。这个量集中地反映了泵体各零部件的制造、修复精度,以及装配时前后段拉紧螺栓的拧紧均匀程度如何。
大东海泵业多级离心泵装配表格2
组装起来的多级离心泵其导翼人口与叶轮出口二者的对中性也是十分重要的,它会影响到泵的性能好坏。叶轮中心与导翼中心的对中检查方法.是在总装后检查转子窜量。若轴向窜量大时,允许在平衡盘与平衡套之间加一个表面光洁、厚度均匀的调整垫来达到所需的要求。
