CQ系列耐腐蚀磁力泵产品介绍

浏览次数:0
CQ系列耐腐蚀磁力泵概述

大东海泵业商标

CQ型耐腐蚀磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺******,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的******水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,******解决了其它泵的机械密封无法避免的跑、冒、滴之弊病,磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪声低、运行可靠、使用维修方便。可广泛用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体、以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

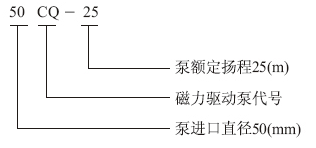

CQ系列耐腐蚀磁力泵型号意义
大东海泵业耐腐蚀磁力泵型号意义

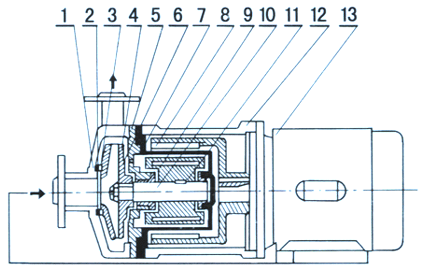

CQ系列耐腐蚀磁力泵结构图
大东海泵业耐腐蚀磁力泵结构图
1 泵壳 2 静环 3 动环 4 叶轮 5 密封圈 6 隔板 7 隔离套
8 外磁钢总成 9 内磁钢总成 10 泵轴 11 轴套 12 联接架 13 电机 14

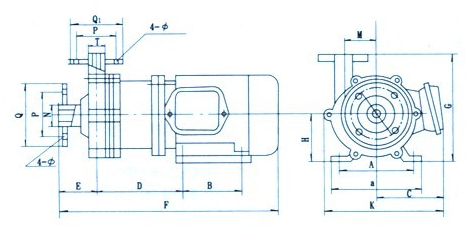

CQ系列耐腐蚀磁力泵安装尺寸表
大东海泵业耐腐蚀磁力泵尺寸图
型号 a b c d e f g h j a k m n 机座 螺孔 p p1 q q1 φ φ 管 子 连 接
08CQ-2 63 48 45 55 38 200 105 45 15 84 80 24 16 φ6 - - - - - -
10CQ-3 63 48 45 55 38 200 105 45 15 84 80 24 16 φ6 - - - - - -
14CQ-5 90 71 95 107 53 270 120 56 16 130 130 37 18 φ7 - - - - - -
16CQ-8 90 70 80 125 55 320 160 65 18 115 140 40 22 φ11 - - - - - -
20CQ-12 100 80 105 130 59.5 340 160 73 18 130 160 65 26 φ12 - - - - - -
25CQ-15 125 100 140 189.5 67.5 460 205 90 - 160 240 71.5 - φ12 75 65 100 90 120 10 法 兰 连 接
32CQ-15 125 100 140 189.5 67.5 460 205 90 - 160 240 71.5 - φ12 90 75 120 100 12 10
32CQ-25 125 100 140 189.5 67.5 460 230 90 - 160 260 85 - φ12 90 75 120 100 12 10
40CQ-20 140 120 155 235 75 545 220 100 - 180 290 78.5 - φ12 100 90 130 120 14 14
40CQ-32 190 140 190 271 80 620 260 112 - 245 336 91 - φ12 100 90 130 120 14 14
50CQ-25 190 140 190 271 80 620 260 112 - 245 336 91 - φ12 110 100 140 130 14 14
50CQ-40 190 140 190 271 80 620 260 112 - 245 336 91 - φ12 110 100 140 130 14 14
65CQ-25 216 140 200 305 90 695 300 132 - 280 350 91 - φ12 130 110 160 140 14 14
65CQ-35 216 140 200 360 76 720 292 120 - 280 350 90 - φ12 130 110 160 140 14 14
80CQ-35 254 210 - - - 890   160 - - - - - φ12 - - - - 14 14
80CQ-50 254 210 - - - 890   160 - - - - - φ12 - - - - 14 14
CQ系列耐腐蚀磁力泵安装使用
1、CQ磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
CQ系列耐腐蚀磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以******禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,******工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。
CQ系列耐腐蚀磁力泵故障排除方法
故障形式 产生原因 排除方法
泵不出水  1、水泵反转  改变电机接线
 2、进水管道漏气  杜绝漏气
 3、泵腔蓄水太少  增加蓄水量
 4、电压太高,启动时联轴器打滑  调正电压
 5、吸程太高  降低砂安装位置
流量不足  1、吸入管径太小  调换进水管
 2、叶轮流道阻塞  清洗叶轮
 3、扬程过高  开大出水阀
 4、转速太低  恢复额定转速
扬程过低  1、流量过大  关小出水阀
 2、转速太低  恢复额定转速
噪音太大  1、轴严重磨损  更换泵轴
 2、轴套严重磨损  更换轴套
 3、驱动磁钢杯与隔离套接触  拆除泵头重新组装
漏液  o型密封圈损坏  更换o型密封圈
CQ系列耐腐蚀磁力泵性能参数表
型 号 口径(mm) 流量 (m3/h) 扬程 (m) 汽蚀余量 (npsh)r(m) 电机功率 (kw) 转速 (r/min) 电源电压 (v)
进口 出口
14CQ-5 14 10 1.2 5 6.0 0.12 2900 220/380
16CQ-8 16 12 1.8 8 6.0 0.18 220/380
20CQ-12 20 12 3 12 6.0 0.37 380
25CQ-15 25 20 5.4 15 6.0 1.10 380
32CQ-15 32 25 6.6 15 6.0 1.10 380
32CQ-25 32 25 4.8 25 5.5 1.10 380
40CQ-20 40 32 10.8 20 4.0 2.2 380
40CQ-32 40 32 11.5 32 4.0 4 380
50CQ-25 50 40 14.4 25 4.0 4 380
50CQ-40 50 40 13.2 40 4.0 4 380
50CQ-50 50 32 7.8 50 4.0 5.5 380
65CQ-25 65 50 16.8 25 4.0 5.5 380
65CQ-32 65 50 27 32 4.0 7.5 380
