离心泵装配时各项公差数据的检查

浏览次数:0
大东海泵业无锡有限公司是一家专业的离心泵生产厂家。在客户离心泵选型时,我公司水泵厂家会提供完善的离心泵型号、离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于离心泵装配时各项公差数据的检查的知识:

大东海泵业商标

离心泵的装配注意事项如下:
1、离心泵装配前的准备
1)各种工具及离心泵零部件螺栓螺母摆放好。
2)仔细阅读离心泵的产品说明书,了解离心泵的装配顺序及方法。
3)把离心泵的装配地点清理干净。
4)核对好所更换的离心泵零配件尺寸是否吻合,比如机械密封的型号、轴承的型号、叶轮的大小与旧配件是否吻合。
2、离心泵叶轮部分的装配与检查
我们以多级离心泵叶轮的装配与多级离心泵的维修为例。多级离心泵叶轮是由许多个叶轮套装在泵轴上而组成。然后,用叶轮锁紧螺母把它们固定在轴的各相对方位上。若是修正的各零部件不能满足要求,而形成较大的径向跳动,泵在运转过程中就容易发生摩擦,损坏泵的正常作业。

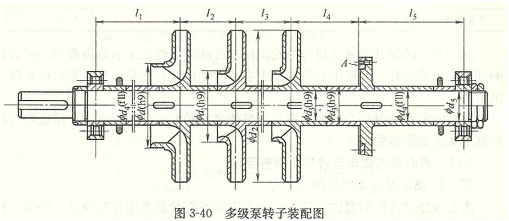

在叶轮安装前,叶轮要进行小装,便是把叶轮、轴套和平衡盘等都装在轴上,然后放到两个V形铁或卧车的******问用千分表查看。图3-40 3-41所示
大东海泵业多级离心泵装配图1大东海泵业多级离心泵装配图2
******步是查看每个轴套,挡套和平衡盘。转子每转一周千分表就有一个******值和最小值,通过几回查验后,把这两个值记下来,二者之差即偏疼度。轴套、挡套和平衡盘轮毂外圆对两支点的径向圆跳动允差如表3-29所示。
第二步是查看叶轮的口环、办法和上面一样。多级泵叶轮口环外圆对两支点的径向圆跳动允差如表3-30所示。平衡盘端面对轴两头支点的端面跳动允差如表3—31所示。表3-29轴套、挡套和平衡盘轮毂外圆的径向圆跳动允差(mm)
 名义尺度     ≤50  51~120  121~260
  轴套、挡套和平衡盘外圆的径向圆跳动允差     0.03     0.04  0.0
表3-30叶轮口环外圆径向圆跳动允差
    名义直径  ≤50  51~120 120~260
  口环外圆径向圆跳动允差     0.06     0.08     0.09

    名义直径  50~120  121~260
  平衡盘端面跳动允差     0.04     0.05
表3-31平衡盘端面跳动允差
3、多级离心泵的装配注意事项
多级泵拼装后有必要查看平衡板处的端面跳动允差,如表3-32所示。这个量集中地反映了泵体各零部件的制作,修正精度,以及安装时前后段拉紧螺栓的拧紧均匀程度怎么。
表3-32平衡板的端面跳动允差    (mm)
    名义直径  50~120  121~260
  平衡板端面跳动允差     0.04     0.06
拼装起来的泵其导翼进口与叶轮出口二者的对中性也是十分重要的,它会影响到泵的功能好坏。叶轮中间与导翼中间的对中查看办法是,在总装后查看转子窜量。
若轴向窜量大时,可以在平衡盘与平衡套之间加一个表面光洁、厚度均匀的调整垫来到达所需的需求。
