离心泵扬程的计算公式

浏览次数:0
大东海泵业无锡有限公司是一家专业的离心泵生产厂家。在客户离心泵选型时,我公司水泵厂家会提供完善的离心泵型号、离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于离心泵扬程的计算公式的知识:

大东海泵业商标

离心泵把单位液体提升的高度或给予的能量叫做离心泵的扬程(也叫压头),单位:m液柱。离心泵扬程的大小与泵的转速,叶轮的结构与直径,以及管路情况等因素有关。扬程的变化直接使泵的流量发生变化。离心泵的扬程分为吸入扬程(即吸入真空高度)和排出扬程两部》。如图1-1所示。

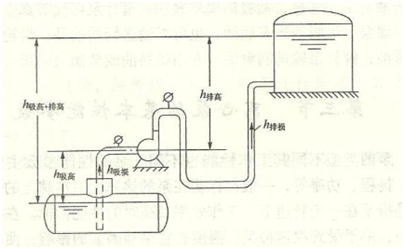

大东海泵业离心泵装置示意图
图1-1泵的扬程
把液体从容器(如油罐车)中吸人到泵内的扬程叫吸入扬程。
吸入扬程包括吸人高度和吸人管路的阻力损失两部分,即:
H吸= h吸高+h吸损
把液体从泵内排到另一个容器(如油罐)的扬程叫排出扬程。
排出扬程包括摊出高度和排出管路的阻力损失两部分,即:
H排=h排高+h排损
离心泵的扬程包括吸入扬程和排出扬程,即:
H= H吸十H排=h吸高+h吸损+h排高+h排损
离心泵的吸入扬程可用真空表测量,排出扬程可用压力表测量。因此,泵的实际扬程应是:
大东海泵业离心泵公式1
式中  _P表——泵排出口压力表的读数,Pa;
p真——离心泵吸入口真空表的读数,Pa;
υ吸——离心泵吸入口测量点的流速,m/s:
υ排-离心泵排出口测量点的流速,.m/s。:
Δh-离心泵吸A口和排出口测量点的高差,m:
P-被输送液体的密度,kg/m3;
g-重力加速度,m/S2。
在实际中,压力表与真空表安装高度差很小,可忽略不计即Δh=O:泵的吸入管径与排出管径一般情况下相等或相差不大,则υ吸=  υ排,速度水头差也可忽略不计,泵的扬程与压力表和真空表读数的关系可简写成下式:
大东海泵业离心泵公式2
离心泵铭牌上扬程的单位一般用“mmH2O柱”来表示,有人认为“比水轻,泵输油时要比输水时的扬程大,这种看法是不对的。因为用同一台泵输油时,只要油品和水的黏度相近,在同样的转速和流量下,油品的密度小,产生的离心力小,泵的扬程(mH2O柱)将小于输水时的数值。若m油柱与mH2O柱数值相近或相等,输油时要比输水时消耗电机的功率要小,压力表上反映的压力要低一些。
