大东海泵业

屏蔽式管道泵

浏览次数:0

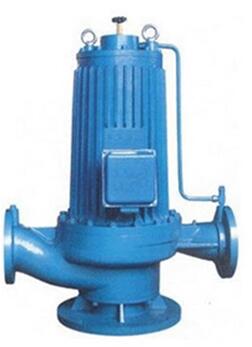

大东海泵业PBG型屏蔽式管道泵

产品名称: 屏蔽式管道泵



产品简介

PBG型屏蔽管道泵是由泵体和屏蔽电动机构成一个密封整体,整体采用静密封设计。可以广泛使用在采暖、卫生用水、冷冻水系统中无腐蚀性的冷水和热水的输送,它是宾馆、医院、工厂、高档住宅等热力交换站、管路集中供暖的理想输送设备。PBG型屏蔽管道泵其较之于普通IS泵有一体化结构紧凑、体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏等优点,尽可能满足用户日益增长的对工作环境的稳定性与环保要求。

产品特点

1、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。
2、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。
3、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。
4、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
5、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
现在市场上PBG型屏蔽管道泵生产厂家很多,那PBG型屏蔽管道泵哪家好呢?大东海泵业专业生产的PBG型屏蔽管道泵、自吸泵型号很齐全,欢迎大家前来咨询、选购。
大东海泵业屏蔽式管道泵质量保证图

产品用途

PBG型屏蔽管道泵广泛应用于暖通空调冷热水循环、工业、城市生活用水、管道增压、远距离送水等场合,变换材质的派生产品更可适用于石油、化工、制药、食品、制冷等各种场合。

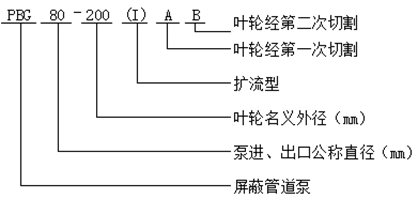

型号意义


大东海泵业PBG型屏蔽式管道泵PBG型屏蔽管道泵

性能参数


序号 型号 流量 扬程(m) 效率 转速 电机功率(kw) 必须汽蚀余量
m3/h L/S
1 PBG40-100 6.3 1.75 12.5 54 1450 0.55 3.5
2 PBG40-100A 5.6 1.56 10 52 1450 0.37 3.5
3 PBG40-125 6.3 1.75 20 46 1450 1.1 3.5
4 PBG40-125A 5.6 1.56 16 45 2900 0.75 3.5
5 PBG40-160 6.3 1.75 32 40 2900 2.2 3.5
6 PBG40-160A 5.9 1.64 28 39 2900 1.5 3.5
7 PBG40-160B 5.5 1.53 24 38 2900 1.1 3.5
8 PBG40-200 6.3 1.75 50 33 2900 4 3.5
9 PBG40-200A 5.9 1.64 44 31 2900 3 3.5
10 PBG40-200B 5.3 1.47 36 29 2900 2.2 3.5
11 PBG40-250 6.3 1.75 80 28 2900 7.5 3.5
12 PBG40-250A 5.9 1.64 70 28 2900 5.5 3.5
13 PBG40-250B 5.5 1.53 60 27 2900 4 3.5
14 PBG40-100(I) 12.5 3.47 12.5 62 1450 1.1 3.5
15 PBG40-100(I)A 11 3.05 10 60 1450 0.75 3.5
16 PBG40-125(I) 12.5 3.47 20 58 1450 1.5 3.5
17 PBG40-125(I)A 11 3.05 16 57 1450 1.1 3.5
18 PBG40-160(I) 12.5 3.47 32 52 2900 3 3.5
19 PBG40-160(I)A 11.7 3.25 28 51 2900 2.2 3.5
20 PBG40-160(I)B 10.4 2.89 22 50 2900 1.5 3.5
21 PBG40-200(I) 12.5 3.47 50 46 2900 5.5 3.5
22 PBG40-200(I)A 11.7 3.25 44 45 2900 4 3.5
23 PBG40-200(I)B 10.6 2.94 36 44 2900 3 3.5
24 PBG40-250(I) 12.5 3.47 80 38 2900 11 3.5
25 PBG40-250(I)A 11.6 3.22 70 38 2900 7.5 3.5
26 PBG40-250(I)B 10.8 3 60 37 2900 7.5 3.5
27 PBG40-250(I)C 10 2.78 52 36 2900 5.5 3.5
28 PBG50-100 12.5 3.47 12.5 62 1450 1.1 3.5
29 PBG50-100A 11 3.05 10 60 1450 0.75 3.5
30 PBG50-125 12.5 3.47 20 58 1450 1.5 3.5
31 PBG50-125A 11 3.05 16 57 1450 1.1 3.5
32 PBG50-160 12.5 3.47 32 52 2900 3 3.5
33 PBG50-160A 11.7 3.25 28 51 2900 2.2 3.5
34 PBG50-160B 10.4 2.89 22 50 2900 1.5 3.5
35 PBG50-200 12.5 3.47 50 46 2900 5.5 3.5
36 PBG50-200A 11.7 3.25 44 45 2900 4 3.5
37 PBG50-200B 10.6 2.94 36 44 2900 3 3.5
38 PBG50-250 12.5 3.47 80 38 2900 11 3.5
39 PBG50-250A 11.6 3.22 70 38 2900 7.5 3.5
40 PBG50-250B 10.8 3 60 37 2900 7.5 3.5
41 PBG50-250C 10 2.78 52 36 2900 5.5 3.5
42 PBG50-100(I) 25 6.94 12.5 69 1450 1.5 3.8
43 PBG50-100(I)A 22.3 6.19 10 67 1450 1.1 3.8
44 PBG50-125(I) 25 6.94 20 68 1450 3 3.8
45 PBG50-125(I)A 22.3 6.49 16 66 1450 2.2 3.8
46 PBG50-160(I) 25 6.94 32 63 1450 4 3.8
47 PBG50-160(I)A 23.4 6.5 28 62 1450 4 3.8
48 PBG50-160(I)B 21.6 6 24 58 1450 3 3.8
49 PBG50-200(I) 25 6.94 50 58 2900 7.5 3.8
50 PBG50-200(I)A 23.5 6.53 44 57 2900 7.5 3.8
51 PBG50-200(I)B 21.8 6.06 38 55 2900 5.5 3.8
52 PBG50-250(I) 25 6.94 80 50 2900 15 3.8
53 PBG50-250(I)A 23.4 6.5 70 50 2900 11 3.8
54 PBG50-250(I)B 21.6 6 60 48 2900 11 3.8
55 PBG50-315(I) 25 6.94 125 40 2900 30 3.8
56 PBG50-315(I)A 23.7 6.58 113 40 2900 22 3.8
57 PBG50-315(I)B 22.5 6.25 101 39 2900 18.5 3.8
58 PBG50-315(I)C 20.6 5.72 85 38 2900 15 3.8
59 PBG65-100 25 6.94 12.5 69 1450 1.2 3.8
60 PBG65-100A 22.3 6.19 10 67 1450 1.1 3.8
61 PBG65-125 25 6.94 20 68 1450 3 3.8
62 PBG65-125A 22.3 6.19 16 66 1450 2.2 3.8
63 PBG65-160 25 6.94 32 63 1450 4 3.8
64 PBG65-160A 23.4 6.5 28 62 1450 4 3.8
65 PBG65-160B 21.6 6 24 58 1450 3 3.8
66 PBG65-200 25 6.94 50 58 2900 7.5 3.8
67 PBG65-200A 23.5 6.53 44 57 2900 7.5 3.8
68 PBG65-200B 21.8 6.06 38 55 2900 5.5 3.8
69 PBG65-250 25 6.94 80 50 2900 15 3.8
70 PBG65-250A 23.4 6.5 70 50 2900 11 3.8
71 PBG65-250B 21.6 6 60 49 2900 11 3.8
72 PBG65-315 25 6.94 125 40 2900 30 3.8
73 PBG65-315A 23.7 6.58 113 40 2900 22 3.8
74 PBG65-315B 22.5 6.25 101 39 2900 18.5 3.8
75 PBG65-315C 20.6 5.72 85 38 2900 15.5 3.8
76 PBG65-100(I) 50 13.9 12.5 73 1450 3 4.2
77 PBG65-100(I)A 44.7 12.5 10 72 1450 2.2 4.2
78 PBG65-125(I) 50 13.9 20 72.5 1450 5.5 4.2
79 PBG65-125(I)A 45 12.5 16 71 1450 4 4.2
80 PBG65-160(I) 50 13.9 32 71 1450 7.5 4.2
81 PBG65-160(I)A 46.7 13 28 70 1450 7.5 4.2
82 PBG65-160(I)B 43.3 12 24 69 1450 5.5 4.2
83 PBG65-200(I) 50 13.9 50 67 2900 15 4.2
84 PBG65-200(I)A 47 13.1 44 66 2900 11 4.2
85 PBG65-200(I)B 43.5 12.1 38 65 2900 7.5 4.2
86 PBG65-250(I) 50 13.9 80 59 2900 22 4.2
87 PBG65-250(I)A 46.7 13 70 59 2900 18.5 4.2
88 PBG65-250(I)B 43.3 12 60 58 2900 15 4.2
89 PBG65-315(I) 50 13.9 125 54 2900 34 4.2
90 PBG65-315(I)A 46.5 12.9 110 54 2900 30 4.2
91 PBG65-315(I)B 44.5 12.4 100 53 2900 30 4.2
92 PBG65-315(I)C 41 11.4 85 51 2900 22 4.2
93 PBG80-100 50 13.9 12.5 73 1450 3 4.2
94 PBG80-100A 44.7 12.4 10 72 1450 2.2 4.2
95 PBG80-125 50 13.9 20 72.5 1450 5.5 4.2
96 PBG80-125A 45 12.5 16 71 1450 4 4.2
97 PBG80-160 50 13.9 32 71 1450 7.5 4.2
98 PBG80-160A 46.7 13 28 70 1450 7.5 4.2
99 PBG80-160B 43.3 12 24 69 1450 5.5 4.2
100 PBG80-200 50 13.9 50 67 2900 15.5 4.2
101 PBG80-200A 47 13.1 44 66 2900 11 4.2
102 PBG80-200B 43.5 12.1 38 65 2900 7.5 4.2
103 PBG80-250 50 13.9 80 59 2900 22 4.2
104 PBG80-250A 46.7 13 70 59 2900 18.5 4.2
105 PBG80-250B 43.3 12 60 58 2900 15 4.2
106 PBG80-315 50 13.9 125 54 2900 37 4.2
107 PBG80-315A 46.5 12.9 110 54 2900 30 4.2
108 PBG80-315B 44.5 12.4 100 53 2900 30 4.2
109 PBG80-315C 41 11.4 85 51 2900 22 4.2
110 PBG80-100(I) 100 27.8 12.5 76 1450 5.5 4.2
111 PBG80-100(I)A 89 24.7 10 74 1450 4 4.2
112 PBG80-125(I) 100 27.8 20 76 1450 11 4.2
113 PBG80-125(I)A 89 24.7 16 74 1450 7.5 4.2
114 PBG80-160(I) 100 27.8 32 76 1450 15 4.2
115 PBG80-160(I)A 93.5 26 28 74 1450 11 4.2
116 PBG80-160(I)B 86.6 24.1 24 72 1450 11 4.2
117 PBG80-200(I) 100 27.8 50 74 1450 22 4.2
118 PBG80-200(I)A 93.5 26 44 73 1450 18.5 5.5
119 PBG80-200(I)B 87 24.2 38 71 1450 15 5.5
120 PBG100-100 100 27.8 12.5 76 1450 5.5 5.5
121 PBG100-100A 89 24.7 10 74 1450 4 5.5
122 PBG100-125 100 27.8 20 76 1450 11 5.5
123 PBG100-125A 89 24.7 16 74 1450 7.5 5.5
124 PBG100-160 100 27.8 32 76 1450 15 5.5
125 PBG100-160A 93.5 26 28 74 1450 11 5.5
126 PBG100-160B 86.6 24.1 24 72 1450 11 5.5
127 PBG100-200 100 27.8 50 74 1450 22 5.5
128 PBG100-200A 93.5 26 44 73 1450 18.5 5.5
129 PBG100-200B 87 27.2 38 71 1450 15 5.5
130 PBG125-100 160 44.4 12.5 82 1450 11 5.5
131 PBG125-100A 143 39.7 10 77 1450 7.5 5.5
132 PBG125-125 160 44.4 20 80 1450 15 5.5
133 PBG125-25A 143 39.7 16 77 1450 11 5.5
134 PBG125-160 160 44.4 32 78 1450 22 5.5
135 PBG125-160A 150 41.7 28 76 1450 18.5 5.5
136 PBG125-1160B 138 38.3 24 73 1450 15 5.5
137 PBG125-200 160 44.4 50 77 1450 37 5.5
138 PBG125-200A 150 41.7 44 76 1450 30 5.5
139 PBG125-200B 138 38.3 37.5 75 1450 22 5.5
140 PBG150-200 200 55.6 12.5 78 1450 15 5
141 PBG150-200A 179 49.7 10 76 1450 11 5
142 PBG150-250 200 55.6 20 79 1450 18.5 5
143 PBG150-250A 184.4 51.2 17 78 1450 15 5
144 PBG150-250B 167 46.4 14 76 1450 11 5
145 PBG150-315 200 55.6 32 78 1450 30 5.5
146 PBG150-315A 187 51.9 28 77 1450 22 5.5
147 PBG150-315B 173 48.1 24 76 1450 18.5 5.5
148 PBG150-400 200 55.6 50 75 1450 45 5.5
149 PBG150-400A 187 51.9 44 74 1450 37 5.5
150 PBG150-400B 174 48.3 38 73 1450 30 5.5
151 PBG150-400C 160 44.4 32 71 1450 22 5.5
152 PBG200-200 200 55.6 12.5 78 1450 15 5
153 PBG200-200A 179 49.7 10 76 1450 11 5
154 PBG200-250 200 55.9 20 79 1450 18.5 5
155 PBG200-250A 184.4 51.2 17 78 1450 15 5
156 PBG200-250B 167 46.4 14 76 1450 11.1 5
157 PBG200-315 200 55.6 32 78 1450 30 5.5
158 PBG200-315A 187 51.9 28 77 1450 22 5.5
159 PBG200-315B 173 48.1 24 76 1450 18.5 5.5
160 PBG200-400 200 55.6 50 75 1450 45 5.5
161 PBG200-400A 187 51.9 44 74 1450 37 5.5
162 PBG200-400B 174 48.3 38 73 1450 30 5.5
163 PBG200-400C 160 44.4 32 71 1450 22 5.5
164 PBG200-200(I) 400 111.1 12.5 80 1450 22 5.5
165 PBG200-200(I)A 358 99.4 10 78 1450 18.5 5.5
166 PBG200-250(I) 400 111.4 20 80 1450 30 5.5
167 PBG200-250(I)A 358 99.4 16 78 1450 22 5.5
168 PBG200-250(I)B 322 89.4 13 75 1450 18.5 5.5
169 PBG200-315(I) 400 111.4 32 80 1450 55 5.5
170 PBG200-315(I)A 374 103.9 28 79 1450 45 5.5
171 PBG200-315(I)B 346 96.1 24 78 1450 37 5.5
172 PBG200-400(I) 400 111.4 50 81 1450 75 5.5
173 PBG200-400(I)A 374 103.9 44 80 1450 75 5.5
174 PBG200-400(I)B 346 96.1 30 78 1450 55 5.5
175 PBG200-400(I)C 320 88.9 32 76 1450 45 5.5
176 PBG300-235 720 200 18 81 970 55 6
177 PBG300-235A 657 182.5 15 79 970 45 6
178 PBG300-235B 600 167 12.5 77 970 37 6
179 PBG300-300 720 200 28 81 970 75 6
180 PBG300-300A 666 185 24 80 970 75 6
181 PBG300-300B 623 173.1 21 79 970 55 6
182 PBG300-380 720 200 44 84 970 132 6
183 PBG300-380A 666 185 38 80 970 110 6
184 PBG300-380B 614 170.6 32 78 970 90 6
185 PBG300-235(I) 1080 300 40 82 970 160 6
186 PBG300-235(I)A 965 268.1 32 80 970 132 6
