离心泵电机星形和三角形接法有什么区别?

浏览次数:0
大东海泵业无锡有限公司是一家专业的离心泵生产厂家。在客户离心泵选型时,我公司水泵厂家会提供完善的离心泵型号、离心泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于离心泵电机星形和三角形接法有什么区别的知识:

大东海泵业商标

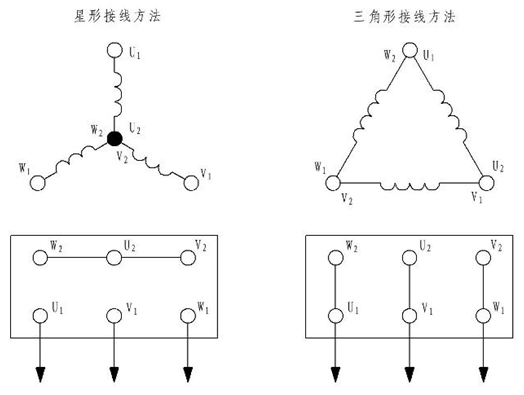

离心泵电动机三角形接法和星形接法如下图:
电动机接线方式图
1、异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。
2、对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在起动时将定子绕组接成星形,待起动完毕后再接成三角形,就可以降低起动电流,减轻它对电网的冲击。这样的起动方式称为星三角减压起动,或简称为星三角起动(Y-Δ起动)。
假设供电电源不变。
Y接时,线电压施加在两个绕组至上,两个绕组的电压相位呈120°,这样,单个绕组承受的电压为线电压的根号3分之一。绕组电压较低,绕组电流相应较小。
△接时,线电压施加在单个绕组上,绕组承受了全部的线电压。绕组电压较高,绕组电流相应较大。
Y接时,绕组电流(相电流)等于线电流,又由于绕组电流较小,因此,相电流较小。
△接时,线电流分别流向两个绕组,电流相位差为120°,绕组相电流为线电流的根号3分之一,又由于绕组相电流较大,因此,线电流更大。
有些电机既可以Y接,也可以△接,一种重要用途就是用于Y/△启动,也就是正常运行时,应该采用△接,那么启动时,采用Y接,这样,绕组上的电压相对较低,可以减小启动电流,启动后,转为△接,电机绕组在正常电压下正常运行。
当然,既然可以用两种连接方式,那么,两种方式下都可正常运行,但是,不同接法时,电机的额定电压是不同的。
比如说,△接时,对应额定电压(线电压也是相电压)为380V,那么Y接时,对应额定电压(线电压)380V*根号3≈660V。
也可以这样理解,离心泵电机真正关注的是施加在绕组上的电压,对于同一台电机,不论你采用哪种接法,正常运行时,绕组电压不能变。对于Y/△启动,启动时,绕组电压低于额定的绕组电压,所以可以减小启动电流。
三角形接线时,三相电机每一个绕组承受线电压(380V),而星形接线时,电机每一承受相电压(220V)。在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。
当离心泵电机接成Y型运行时起动转矩仅是三角形接法的一半,但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4-7倍,但转矩大。转速是一样的,但转矩不一样。
三角形接法:
离心泵电机的三角形接法是将各相绕组依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。
星形接法:
离心泵电机的星形接法是将各相绕组的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线。星形接时,线电压是相电压的根号3倍,而线电流等于相电流。
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对离心泵损耗较小,正常工作后再换用三角形接法。这就是常常说到的星三角启动。
离心泵电动机接法选择是三相电机,单相电机没有以上两种接法的说法。一般3KW以下的离心泵电动机星型接法的较多,3千瓦以上的离心泵电动机一般都角型接法。按规定,大于15kw的离心泵电动机需要星型启动角型运行,以降低启动电流。
