水泵星三角控制柜的控制原理是怎样的?

浏览次数:0
在水泵实际运行中,经常会碰到大功率的水泵控制柜需要降压启动才可以,这时,星三角降压控制柜就是其中的一种选择,那星三角控制柜的控制原理是怎样的呢?
水泵星三角控制柜的控制原理是怎样的
控制柜图纸上的1/L2/L3分别表示三根相线; QS表示空气开关; Fu1表示主回路上的保险; Fu2表示控制回路上的保险; SP表示停止按钮; ST表示启动按钮; KT表示时间继电器的线圈,后缀的数字表示它不同的触点; KMy表示星接触器的线圈,后缀的数字表示它不同的触点; KM△表示星三角控制柜接触器的线圈,后缀的数字表示它不同的触点; KM表示主接触器的线圈,后缀的数字表示它不同的触点; U1/V1/W1分别表示电动机绕组的三个同名端; U2/V2/W2分别表示电动机绕组的另三个同名端; 合上QS,按下St,KT、KMy得电动作。 KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作; KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。 时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合; KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。 星三角控制柜的三角形运转状态,必须要按下SP,才能使全部接触器线圈失电跳开,才能停止运转。

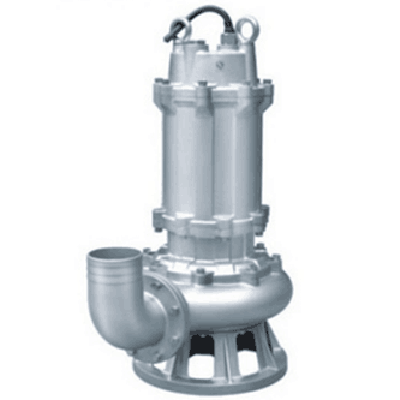

在了解了水泵星三角控制柜的控制原理之后,如果您还有不清楚的地方可以联系我们,另外大东海泵业还生产排污泵,随时欢迎您的咨询。谢谢!
